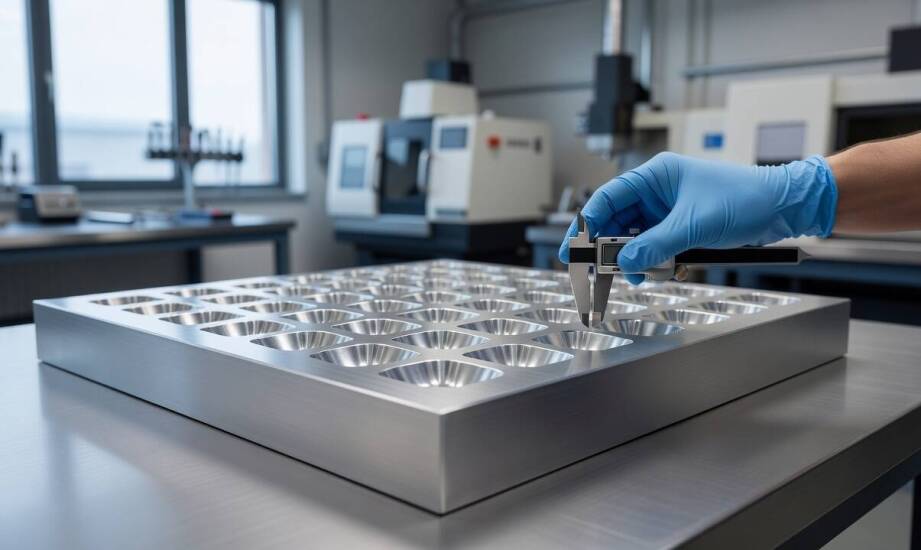

Wymagania techniczne przy projektowaniu oprzyrządowania termoformującego dla linii blistrowych i pakujących KOCH

Mikronieszczelności w opakowaniach blistrowych powstają najczęściej na skutek niedokładnego uformowania gniazd, co uniemożliwia pełne i bezpieczne przyleganie folii do pakowanego produktu oraz podłoża podczas zgrzewania. W branżach wymagających szczególnej sterylności, takich jak farmacja czy produkcja wyrobów medycznych, zachowanie szczelności bariery ochronnej stanowi bezwzględny priorytet. Precyzja wykonania gniazda decyduje o równomiernym rozciągnięciu materiału polimerowego, co pozwala utrzymać zadaną grubość ścianek na całym obwodzie komory. Nawet minimalne błędy na tym etapie skutkują przerwaniem powłoki zabezpieczającej przed wilgocią i tlenem z otoczenia. Narzędzia formujące muszą zatem gwarantować absolutną powtarzalność geometryczną w każdym cyklu. Proces ten stawia wysokie wymagania przed konstruktorami oprzyrządowania, którzy muszą idealnie dopasować projekt do specyficznej kinematyki nowoczesnych i bardzo szybkich linii pakujących.

Wpływ geometrii formy i chłodzenia na cykl pracy

Szybka kinematyka urządzeń blistrujących wymusza błyskawiczne i zbilansowane odprowadzanie ciepła z całego bloku materiałowego. Linie pakujące, które pracują z wydajnością rzędu 12–18 cykli na minutę, charakteryzują się minimalnym marginesem na błędy termiczne. Nierównomierne rozmieszczenie układu wymiany ciepła prowadzi do powstawania lokalnych ognisk wyższej temperatury. Takie przegrzania bezpośrednio wymuszają wydłużenie czasu pojedynczego taktowania maszyny lub powodują trwałą, niemożliwą do skorygowania deformację tłoczonej folii. Konstruktorzy optymalizują ten proces, umiejscawiając kanały chłodzące w precyzyjnie wyliczonej odległości 8–12 mm od powierzchni czynnej formy. Jako medium chłodzące najczęściej wykorzystuje się wodę o rygorystycznie kontrolowanym przepływie i ciśnieniu.

Płynne odformowanie rozgrzanego tworzywa zależy również od odpowiednich parametrów przestrzennych. Zaleca się stosowanie kątów pochylenia w przedziale 3–5° na ściankach bocznych matrycy, co zapobiega zakleszczaniu się i nadmiernemu rozciąganiu folii podczas opuszczania gniazda. Równie istotne pozostaje wyeliminowanie ostrych krawędzi we wnętrzu profilu. Z tego powodu promienie zaokrągleń wewnętrznych muszą wynosić minimum 1–2 mm. Zbyt ostre przejścia geometryczne wymuszają nienaturalne płynięcie materiału, co skutkuje niebezpieczną koncentracją naprężeń oraz miejscowym pocienieniem struktury. Braki w odpowiednim promieniowaniu bezpośrednio prowadzą do powstawania ukrytych mikropęknięć w opakowaniu gotowym.

Materiały i precyzja cięcia w stacjach układających

Oprzyrządowanie dla linii blistrowych obejmuje nie tylko stacje tłoczące, ale również zintegrowane systemy wycinania i konfekcjonowania produktu. Wykrojniki oraz matryce tnące muszą idealnie współpracować z modułami układającymi maszyn, wymagając zachowania rygorystycznej współosiowości rzędu 0,05 mm. Poprawnie wykalibrowane formy do maszyn pakujących KOCH eliminują ryzyko niepożądanych przesunięć taśmy podczas jej bardzo szybkiego transportu pomiędzy kolejnymi stanowiskami. Wysoka dokładność pasowania tych elementów bezpośrednio odpowiada za czyste cięcie bez postrzępionych krawędzi i zadziorów. Idealna krawędź ułatwia późniejsze pozycjonowanie blistrów w kartoniarkach oraz podnosi powtarzalność całego procesu pakowania zbiorczego.

Narzędzia pracujące na liniach termoformujących podlegają potężnym, cyklicznym obciążeniom zmęczeniowym, które nierzadko przekraczają milion uderzeń w cyklu życia części. Ze względu na te obciążenia, części kształtujące profil blistra wykonuje się przeważnie z innowacyjnych stopów aluminium o doskonałej przewodności cieplnej. Elementy narażone na bezpośrednie ścinanie tworzywa wymagają zastosowania wysokogatunkowej stali narzędziowej, hartowanej do poziomu 45–50 HRC. W praktyce rynkowej, co potwierdzają realizacje firmy Thermo-Tools z Obornik specjalizującej się w tego typu matrycach, długą żywotność oprzyrządowania gwarantuje 5-osiowa obróbka skrawaniem CNC. Współczesne maszyny zintegrowane z oprogramowaniem CAD/CAM pozwalają uzyskać chropowatość powierzchni narzędzia na poziomie Ra 0,4–0,8 µm. Tak gładka struktura drastycznie zmniejsza tarcie mechaniczne komponentów.

Bezawaryjne wdrożenie i utrzymanie ruchu nowej matrycy produkcyjnej to wymagające zadanie inżynieryjne. Osiągnięcie stabilności wymaga zestrojenia mikrometrowych tolerancji wymiarowych, wysoce wydajnego systemu chłodzenia oraz absolutnego współosiowania z modułami wykrawającymi maszyny głównej. Niedoszacowanie chociażby jednego z tych technicznych parametrów natychmiast zaburza płynność taśmy pakującej, generując kosztowne odpady i długotrwałe przestoje serwisowe. Precyzyjna integracja wielomateriałowych układów formujących z mechaniką szybkobieżnych urządzeń gwarantuje utrzymanie sterylności pakowanych produktów, chroniąc tym samym bezpieczeństwo konsumentów i rentowność przedsiębiorstw.
